Sekring Mini Profil Rendah 50A

UL248-1 1608 Fast Acting Surface Mount Fuse 06D 250mA-5A 32V Dengan Peringkat Interupsi 35A 50A

Deskripsi

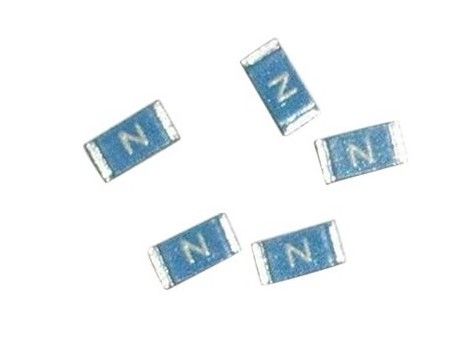

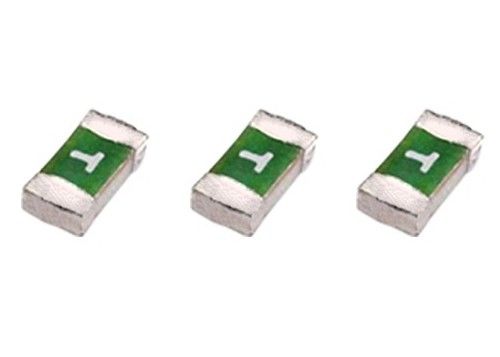

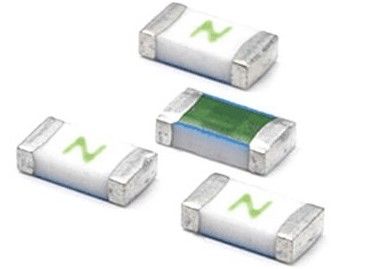

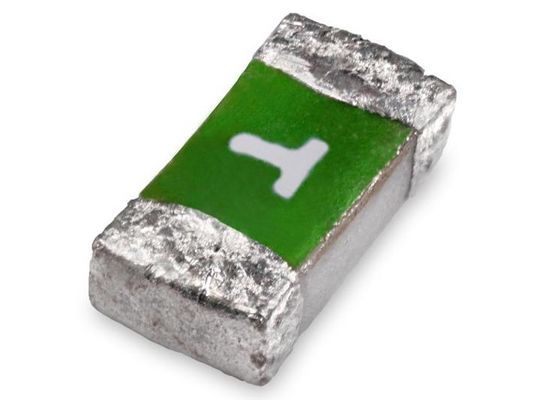

1608 Fuse pemasangan permukaan yang bekerja cepat dalam ukuran kecil dapat menghemat ruang PCB, cocok untuk banyak papan elektronik., sekering terbuat dari film tipis, dengan resistansi rendah, sifat listrik stabil dan keandalan tinggi, dan dapat disesuaikan dengan reflow dan penyolderan gelombang, sekering memiliki respons cepat dan cocok untuk rangkaian tanpa lonjakan arus sesaat, sekering terutama digunakan dalam perlindungan arus , Perlindungan IC, ponsel dan perangkat komunikasi lainnya, layar, kamera digital, baterai.

Dimensi dalam mm

Spesifikasi

Fitur Waktu-Saat Ini

Lainnya

Aplikasi

Barang putih, catu daya, kontrol industri, otomotif, UPS, baterai, dll.

fitur

Sekering tiup tunggal untuk perlindungan arus berlebih

Jejak miniatur 1608 (EIA 0603)

Sekering pukulan cepat

UL 248-14 terdaftar

Kemasan dudukan permukaan untuk perakitan otomatis

Desain SMD multilayer

Sesuai RoHS * dan bebas halogen

Kurva Karakteristik Waktu-Saat Ini

Pasar Ekspor Utama

Amerika Tengah / Selatan
Eropa Timur
Timur Tengah / Afrika
Amerika Utara
Eropa Barat
Asia
Australasia

Memilih sekring yang tepat

Memilih sekring yang tepat dapat menggagalkan kerusakan peralatan, mencegah biaya perawatan yang mahal, dan melindungi pengguna

Peran perangkat proteksi sirkuit secara tradisional telah diberi label sebagai aspek yang mungkin paling tidak penting dari sebuah desain: renungan dan detail yang seringkali menjengkelkan.Saat ini, kecanggihan desain sirkuit dan pemilihan perangkat pelindung yang tepat memerlukan pemikiran yang cermat pada tahap awal dan keseluruhan.

Ini membutuhkan kompetensi, pengetahuan tentang berbagai jenis perangkat, pemahaman tentang berbagai fungsi yang mereka sediakan, dan kemampuan untuk menentukan perangkat yang paling cocok untuk suatu aplikasi.Memilih sekring yang tepat memastikan fungsi peralatan tetap berjalan dan mencegah perawatan yang mahal karena gangguan yang mengganggu.Ini melindungi peralatan sama sekali dan, yang lebih penting, keselamatan pengguna.

Memilih sekring yang tepat membutuhkan pemikiran yang cermat pada tahap awal — dan juga keseluruhan — desain.
Kondisi operasi sirkuit

Untuk mulai memilih sekring yang sesuai, kita perlu memahami sifat sirkuit yang diberi daya dan dilindungi.Faktor operasi dasar seperti tegangan kondisi-mapan maksimum, nilai arus, dan suhu sekitar harus ditentukan.Selain itu, perlu dipahami nilai puncak dan durasi / bentuk arus lonjakan yang mungkin ada.

Nilai saat ini dan suhu lingkungan

Seperti kebanyakan komponen listrik, sekering harus diturunkan nilainya melebihi suhu.Pada 60C, misalnya, rangkaian yang akan menggunakan sekering penundaan waktu 1-A pada suhu kamar akan membutuhkan sekering 1,25-A untuk mendukung operasi pada suhu yang lebih tinggi (lihat Gambar 1).

Gbr. 1. Kurva penurunan yang ditunjukkan adalah kurva umum untuk jeda waktu sedang (T) dan kerja cepat (F).Lihat kurva khusus produk produsen untuk setiap jenis sekring. Penting untuk diingat bahwa sekring memiliki resistansi, dan oleh karena itu akan menyebabkan penurunan tegangan dan menghilangkan daya.Sekering jeda waktu biasanya memiliki penurunan tegangan dan nilai disipasi daya yang lebih rendah daripada sekering kerja cepat dengan nilai yang sama.
Misalnya, sekering 2-A 5 x 20-mm jeda waktu memiliki penurunan tegangan khas 60 mV, sedangkan versi kerja cepat memiliki penurunan tegangan 90 mV.Alasannya adalah karena sekering jeda waktu memiliki diameter kawat sekring yang lebih tebal, yang menghasilkan nilai I²t atau energi yang lebih tinggi yang diperlukan untuk melelehkan kabel sekring.Selain itu, kabel sekring dilapisi timah.Ini berarti bahwa selama operasi normal, sekering yang bekerja cepat memanas ke tingkat suhu yang lebih tinggi sebelum terputus.

Lokasi sekering

Lokasi sekring dalam suatu rangkaian juga penting untuk mencegah penumpukan panas yang tidak perlu.Jenis dan kedekatan komponen lain di dekat dan di sekitar sekring memengaruhi suhu sekitar.

Suhu yang lebih tinggi dapat mempengaruhi waktu yang ditentukan pabrikan vs. karakteristik saat ini.Pahami bahwa tindakan yang diambil untuk membelokkan panas secara langsung dari sekring — bantalan solder yang diperbesar, unit pendingin, kipas — kemungkinan besar akan mengubah karakteristik kinerja yang disebutkan.

Melebihi kapasitas

Kapasitas Putus adalah arus gangguan maksimum di mana sekring dapat putus dengan aman.Sekring yang digunakan dalam situasi di mana arus gangguan melebihi kapasitas putus dapat terbakar atau bahkan meledak dalam kasus yang ekstrim.

Misalnya, sekring dengan kapasitas putus 35 A tidak boleh digunakan jika sumber daya melebihi kasus terburuk 35 A, tetapi akan menawarkan perlindungan yang memadai di mana arus gangguan tidak melebihi 35 A. Badan keselamatan menentukan batas kapasitas putus yang dapat diterima sesuai dengan yang telah ditentukan sebelumnya. faktor.

Sebagai aturan praktis, sekering berkapasitas tinggi direkomendasikan untuk sirkuit dengan beban induktif, pf kurang dari 0,9.Sekring berkapasitas rendah biasanya cukup untuk sirkuit dengan beban resistif / kapasitif.

Faktor daya sebenarnya dari peralatan dapat memengaruhi peringkat yang ditentukan pabrikan.Beberapa produsen memberikan peringkat kapasitas pemutusan tambahan pada berbagai faktor daya untuk lebih membantu pelanggan dalam menentukan kesesuaian suatu produk.

Karakteristik waktu-saat ini

Beberapa aplikasi memiliki kebutuhan yang spesifik dan mudah dipahami terkait kecepatan putus sekring.Sirkuit semikonduktor sensitif seringkali membutuhkan sekering yang bekerja cepat yang meledak dalam waktu yang sangat singkat, sementara peralatan yang menerima arus masuk yang besar mungkin memerlukan sekering jeda waktu untuk mencegah pemadaman yang mengganggu.

Dalam kasus di mana salah satu jenis dapat digunakan, akan sangat membantu untuk merujuk kembali ke efek suhu sekitar dalam membuat pemilihan dan ingat bahwa sekering jeda waktu biasanya memiliki penurunan tegangan yang lebih rendah daripada sekering yang bekerja cepat dan oleh karena itu mengurangi daya.Waktu pra-busur pada arus lebih sedang (1 <2.5 * In) hampir sama (lihat Gbr. 2).Pada arus berlebih yang lebih besar (1 = 10.0 * In), sekering jeda waktu memiliki waktu prarcing yang lebih tinggi daripada sekering kerja cepat.

Gbr. 2. Waktu pra-busur untuk sekering kerja cepat dan jeda waktu pada arus berlebih sedang hampir sama.
Menghitung energi leleh

I2t adalah ukuran energi yang dibutuhkan untuk melelehkan kabel sekring pada sekring.Perkiraan lama waktu yang dibutuhkan sekring untuk meledak dapat ditentukan dengan membagi nilai I2t yang ditentukan oleh pabrikan dengan kuadrat arus gangguan yang diharapkan.

Misalnya, untuk sekring dengan I2t = 4,5 A2s, arus gangguan yang diharapkan adalah 13 A:

ttyp = I2t / I2 = 4,5 A2s / (1,25 A * 10) 2 = 28,8ms

Sebaliknya, dengan mengetahui nilai arus gangguan yang diharapkan dan mengingat waktu tertentu yang ingin sekring meledak, dapat ditentukan nilai I2t yang diperlukan untuk persyaratan tertentu.Setelah I2t yang diperlukan ditentukan, relatif mudah untuk memeriksa spesifikasi sekering kandidat untuk menemukan sekering yang memenuhi kebutuhan seseorang.

Jenis produk yang tersedia

Standar IEC mencakup sekering miniatur untuk peralatan dalam sejumlah besar ukuran dan jenis kemasan yang berbeda, mulai dari jenis kartrid 5x20 mm hingga 1206 SMD.Variasi terminal termasuk pig-tail, through-hole, dan SMD, dan ditawarkan dalam jumlah besar atau tape dan reel, biasanya untuk sekring chip.

Ada beberapa perbedaan unik antara standar IEC versus standar UL, dan kepatuhan terhadap satu atau yang lain atau keduanya harus dipertimbangkan saat melihat pasar domestik dan ekspor.Sekering UL tidak dapat diganti dengan IEC atau sebaliknya, meskipun orang mungkin berpikir bahwa sekering 1-A sama seperti yang lainnya.Karakteristik arus waktu berbeda, dan di mana sekring UL dapat meledak dalam hitungan jam ketika dioperasikan pada 1 A, sekring yang dirancang untuk IEC tidak boleh putus sama sekali pada 1 A, dan mungkin menyarankan bahwa sekring 2-A diperlukan .

Melakukan seleksi akhir

Setelah tegangan dan arus pengenal, kapasitas putus, dan karakteristik arus-waktu ditentukan bersama dengan I2t arus, dan gaya paket yang diinginkan diketahui, maka dimungkinkan untuk memeriksa jenis kandidat untuk kesesuaian.Jika sekring akan dipasang di fuseholder, sangat penting untuk memperhatikan batas disipasi daya di fuseholder dan sekring.

Fuseholder yang sesuai

Sekring sering kali dipasang di dudukan untuk memudahkan penggantian.Fuseholder akan memiliki karakteristik listrik tambahan yang penting: resistansi kontak dan disipasi daya sekring maksimum yang diizinkan.

Juga harus diingat bahwa dudukan, seperti sekring, juga harus diturunkan nilainya pada suhu yang lebih tinggi.Fuseholder tersedia dalam banyak gaya untuk pemasangan panel pada peralatan di mana sekering harus dapat diganti oleh pengguna, dan sebagai klip atau balok yang dapat dipasang ke sasis atau PCB di dalam peralatan.

Kedua jenis ini dapat ditemukan dengan terminal sambungan cepat atau terminal PCB, dan jenis PCB tersedia untuk sambungan melalui lubang atau SMD.Jenis dudukan PCB tersedia untuk pemasangan vertikal atau horizontal untuk memungkinkan fleksibilitas dalam desain sasis.Beberapa tipe bahkan tersedia dengan sekring yang sudah terpasang untuk perakitan lebih cepat dan biaya pemasangan yang lebih rendah.
